Pabrik Langsung Split Crane Air Conditioner

Jinis-jinis AC Split Crane?

Ana telung jinis AC split crane HISURP:

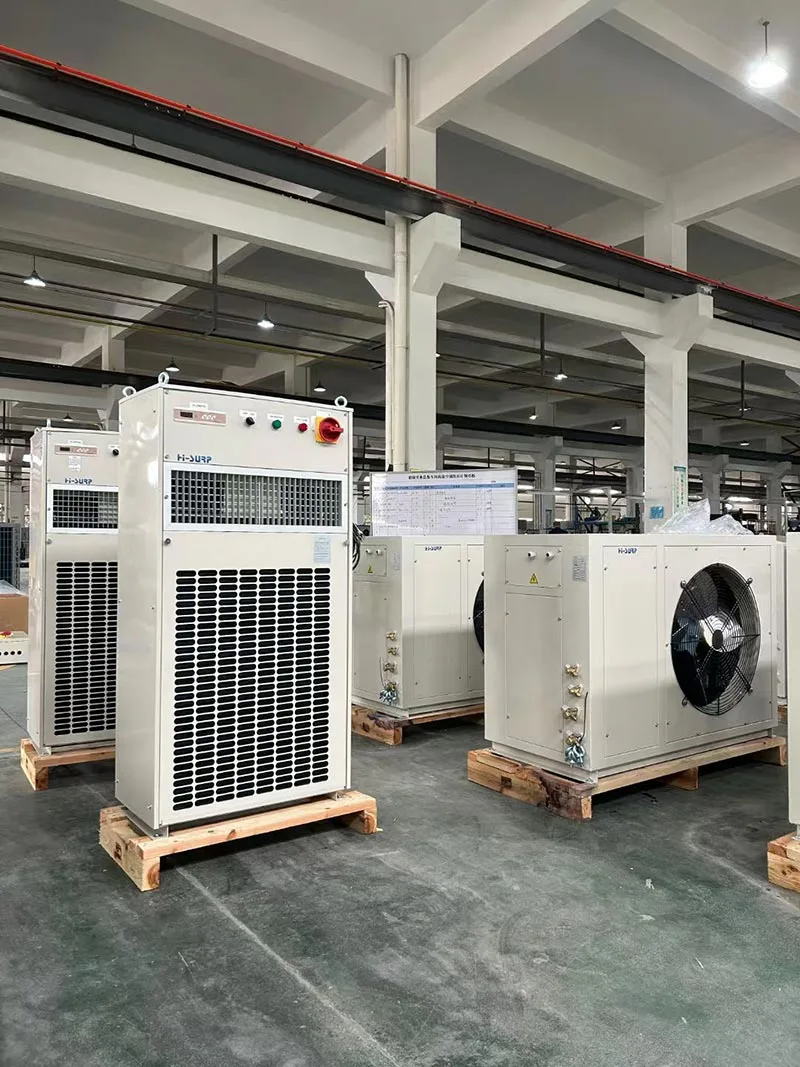

Kanggo kondhisi hawa crane sing ngadeg lantai pamisah,HISURPwis seri B, cocok kanggo kabin ngendi wis papan lantai cekap.

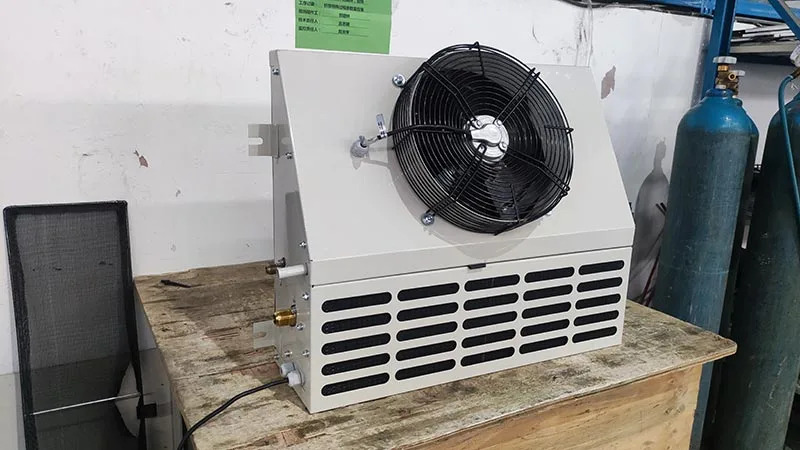

Kanggo AC crane sing dipasang ing tembok pamisah, HISURP nduweni seri BD/BG, katon padha, kanthi permukaan sing miring lan ukuran sing kompak. Perhatian khusus dibutuhake kanggo instalasi BG / BD (amarga posisi panci netes sing beda; penguapan refrigeran bisa nyebabake kondensasi).

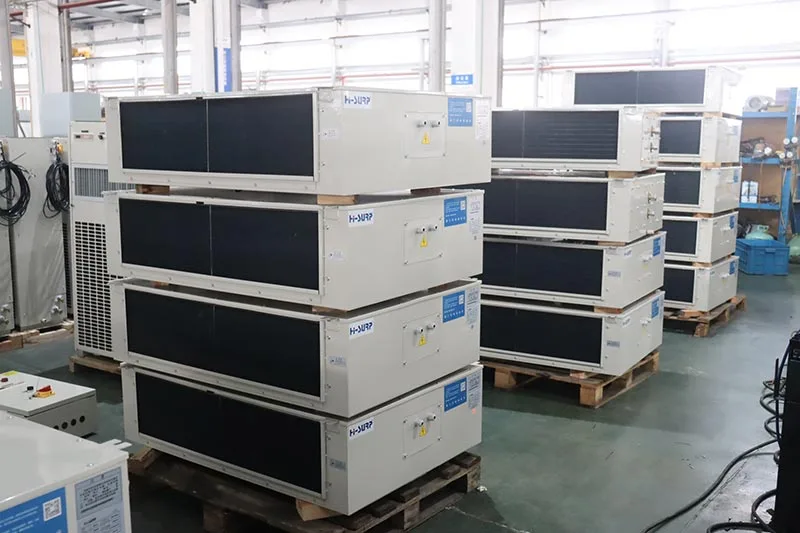

Kanggo AC split ceiling crane, HISURP nduweni seri BX, sing biasane diselehake ing tengah langit-langit, kanthi stopkontak udara ing sisih ngisor lan bali udara ing sisih ngarep lan mburi.

Ringkesan HISURP Split Crane Air Conditioners

Kapasitas cooling: 4 ~ 24kW

Kapasitas Pemanasan: 3 ~ 10kW

Refrigerant: R134a, R142b, R227ea, R515B, R236fa

Sumber Daya: AC380/400/440-3PH-50Hz/60Hz

Kondisi Kerja Cooling: suhu DB sekitar: 45 ° C; DB/WB njero ruangan yaiku 30/24°C

Pipa tembaga: dibutuhake

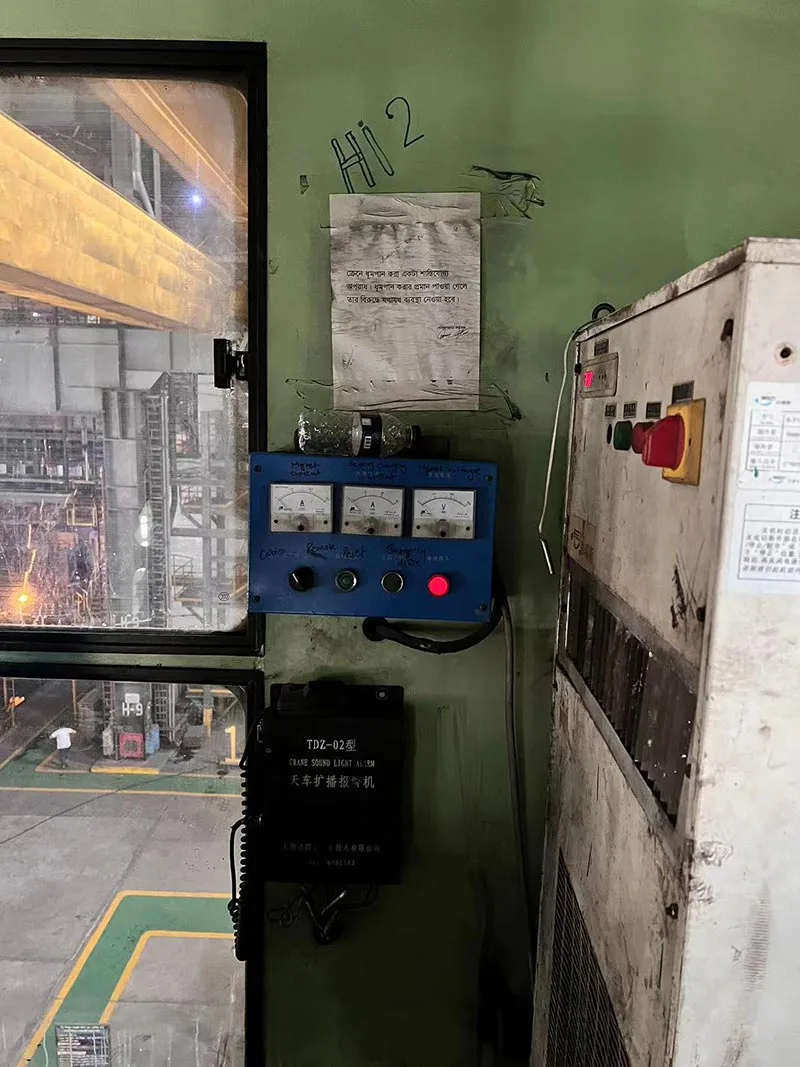

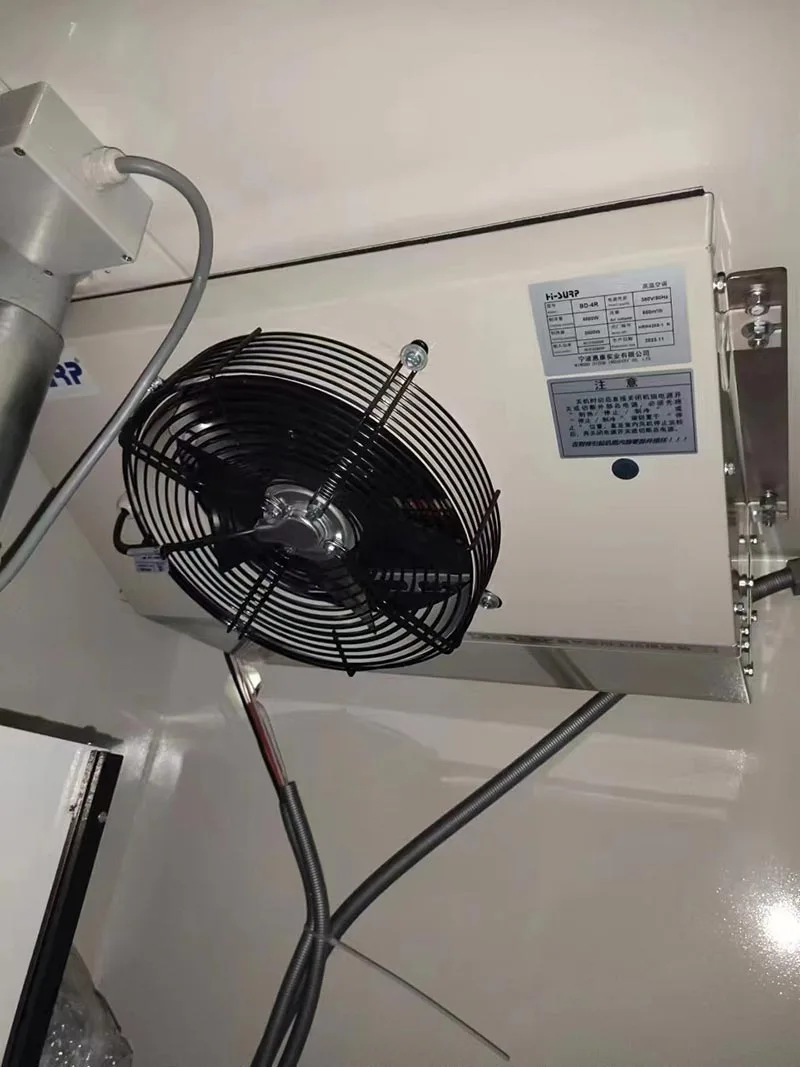

Cara Pasang AC HISURP Split Crane?

A.  Konfirmasi apa posisi instalasi nggampangake sambungan saka tabung tembaga lan kabel listrik;

B.  Mesthekake flatness, horizontality lan kekuatan cekap saka pondasi lan sambungake unit ruangan kanggo soyo tambah kaki karo 4-M12 bolt, perkakas lan spring washers;

C.  Unit njero ruangan gampang ambruk amarga dhuwur lan tipis, mula kudu disambungake kanthi aman menyang panel mburi taksi sopir liwat papan sing dipasang ing unit kasebut;

D.  Unit ngirim ora dipasang nang endi wae kapapar tetesan banyu, utawa bisa nimbulaké kejut listrik utawa bocor;

E.  Priksa antarmuka ditutup sadurunge instalasi tabung refrigeran lan njaga antarmuka mburi ditutup nalika masang tabung lan ora ana bledug utawa banyu ing njero tabung;

F.  Unit njero ruangan lan ruangan disambungake menyang katup shutoff kanthi soket tabung tembaga refrigeran kanthi ukuran Φ1/2" kanggo garis cair lan Φ3/4" kanggo saluran gas. Dawane standar yaiku 5m. Yen kudu elongated, pangguna kudu menehi kabar khusus nalika nggawe pesenan;

G.  Tabung tembaga kudu disambungake kanthi ati-ati banget kanggo mbengkongake yen ana squashed. Kanggo operasi iki dianjurake piranti kanggo mlengkung pipa. Radius tikungan yaiku (R) ≥70mm. Mlengkung kudu ora diulang yen tabung retak utawa rusak;

H.  Sambungan ngaco njero ruangan lan njaba saka ujung tabung kudu aman lan nyenyet (disekrup). Welding kudu dijamin duwe lapisan welding warata lan bebas saka bocor;

I. 25kg/cm² nitrogen disuntikake ing katup layanan tekanan rendah lan banyu sabun ditrapake kanthi rata ing sambungan utawa lapisan las tabung tembaga kanggo deteksi bocor. Yen ora ana nitrogen sing metu saka katup layanan tekanan rendah, pompa vakum bakal diwiwiti. Yen ana bocor sing ditemokake, kudu diilangi sawise ngeculake nitrogen lan banjur deteksi bocor ditindakake maneh;

J.  Yen ora ana bend segel banyu diselehake ing njero unit, segel banyu bend kudu diselehake ing stopkontak unit njero ruangan supaya bisa ngeculake banyu kental kanthi lancar. Tabung got kudu dipasang ing panggonan sing luwih murah tinimbang panci banyu unit;

K.  Kabeh kabel lan kabel kudu disambungake kanthi bener lan aman miturut skema diagram kabel sing disedhiyakake bebarengan karo unit kasebut, lan mesthine dilarang kabel digores utawa dicemplungake kanthi mencet piring baris, lsp.

L.  Jalur sumber daya dilebokake liwat inlet sumber daya lan garis kontrol kaya sing dituduhake ing gambar garis, banjur disambungake menyang terminal "L1,L2,L3" lan PE. Garis liyane kudu dilebokake ing arah sing padha karo garis sumber daya, kaya sing rinci ing diagram sirkuit. Kabeh kabel kudu disandangi karo selang metalik nalika ngliwati bolongan routing, lan tightly diikat karo pita.

M.  Konduktor tembaga kanthi diameter sing cocog dipilih miturut tabel kabel listrik ing ngisor iki kanggo AC lan disambungake selaras karo diagram sirkuit sing diwenehake bebarengan karo unit kasebut.

Kabel Listrik saka AC

N.  Sawise nyambungake tabung, kabel lan saluran saluran dipasang, pita digunakake kanggo naleni tabung tembaga, kabel lan saluran saluran ing reresik saka 200mm-300mm. Ing tabung nyambungake kudu mesthekake duwe jampel panas apik, minangka suhu dhuwur saka tabung tembaga kapapar bisa ngrusak kabel nyambungake lan tabung got.

O.  Tutup listrik lan kisi asupan udara unit njero ruangan kudu diselehake kanthi apik. Panel unit ruangan diselehake maneh. Unit kasebut listrik lan dilebokake ing tes operasi pendinginan (kanggo 20-30min). Yen ana getaran, bocor utawa gagal ora normal, lan liya-liyane, mula kudu ditanggulangi langsung. Kajaba iku, carane nggunakake AC kudu diwulangake marang pangguna.

P.  Yen unit kasebut dilengkapi pelindung fase-gagal lan anti-fase, perlu dipriksa apa sumber daya wis disambungake kanthi bener miturut peraturan lokal sing relevan (contone, Kode Listrik Nasional). Tegangan ngirim ora luwih saka ± 15% saka voltase dirating;

P.  Yen ing ngendi unit dipasang kena radiasi serius saka sumber suhu dhuwur, pangguna kudu nyelehake baffle ing antarane sumber lan unit.

Kustomisasi saka AC Split Crane HISURP

* Anti korosi

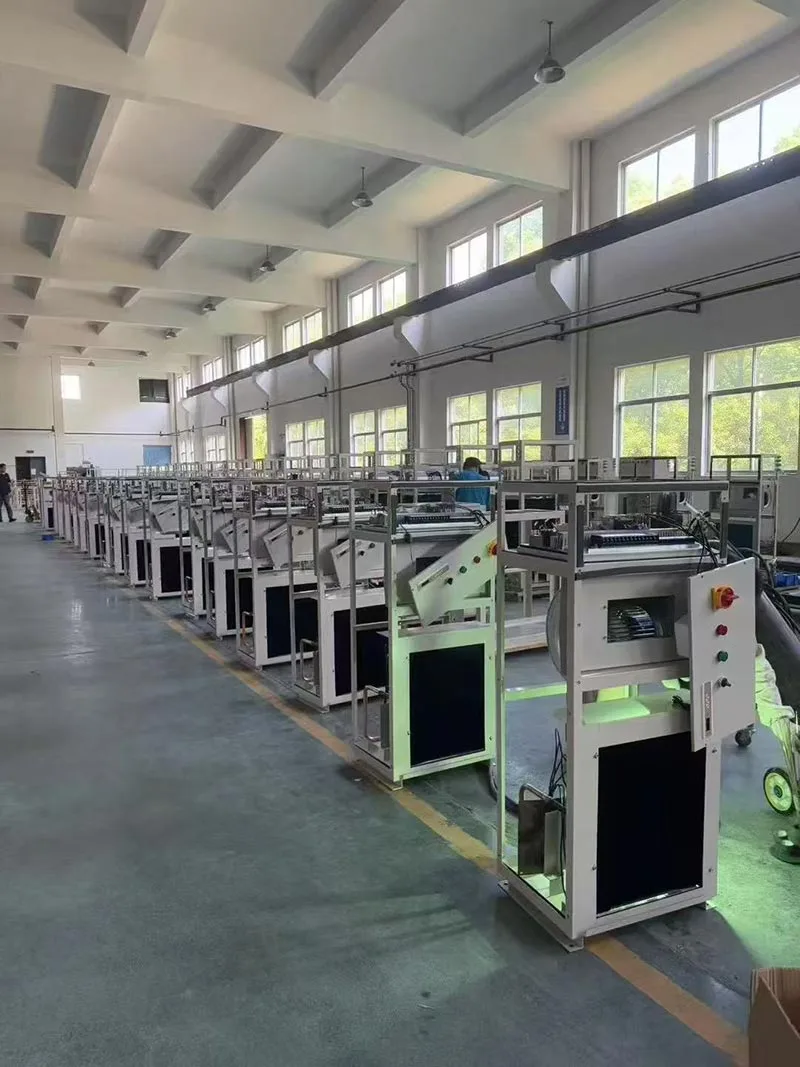

Pilihan pangayoman karat exchanger panas kalebu: lukisan; elektroforesis;  nano-elektroforesis; sirip aluminium tabung tembaga. Gambar ing ngisor iki nuduhake diagram skematik elektroforesis.

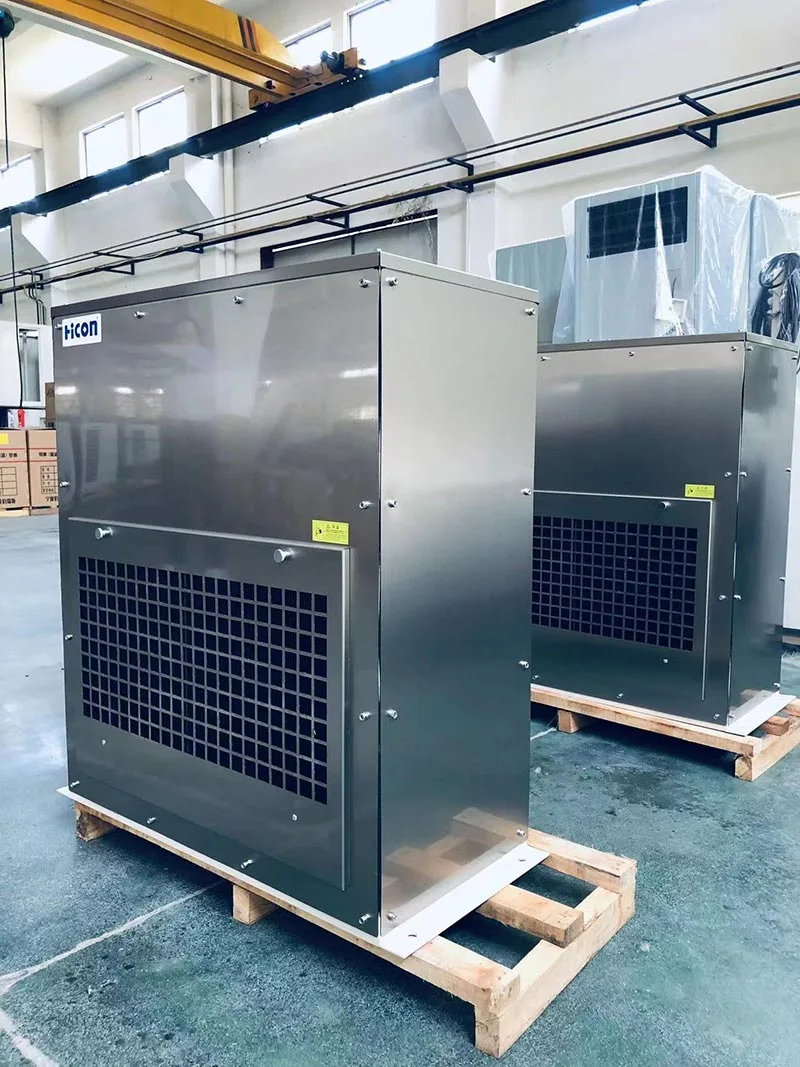

Pilihan proteksi karat lembaran logam kalebu: lukisan (standar C3); elektroforesis lembaran galvanis + lukisan; lan stainless steel. Gambar ing ngisor iki nuduhake diagram skematis stainless steel.

* Explosion-bukti

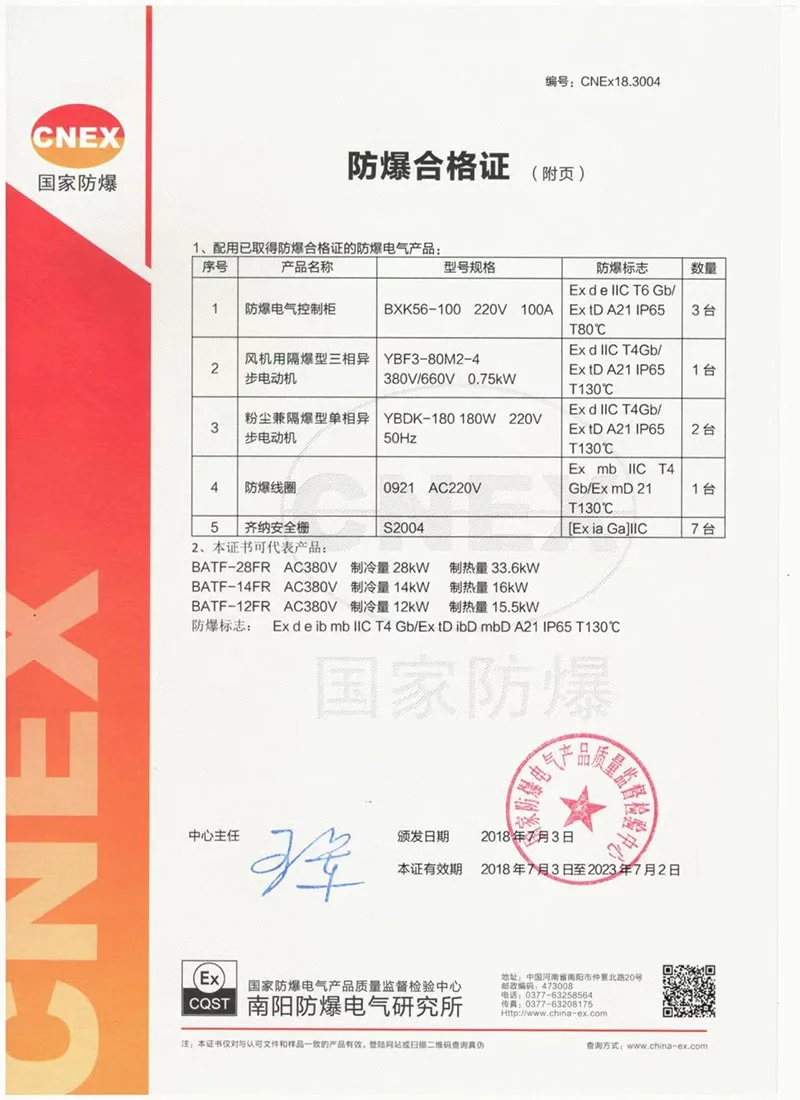

AC Split Crane HISURP duwe sertifikat CNEX.

BT4 utamané cocok kanggo wilayah gas mbebayani Zone 2, kanthi suhu permukaan maksimum ora ngluwihi 135 ° C (luwih umum digunakake).

CT4 cocok kanggo wilayah gas mbebayani Zona 1 lan Zona 2, uga kanthi suhu permukaan maksimal ora ngluwihi 135°C.

Lan HISURP bisa salah siji saka wong-wong mau.
