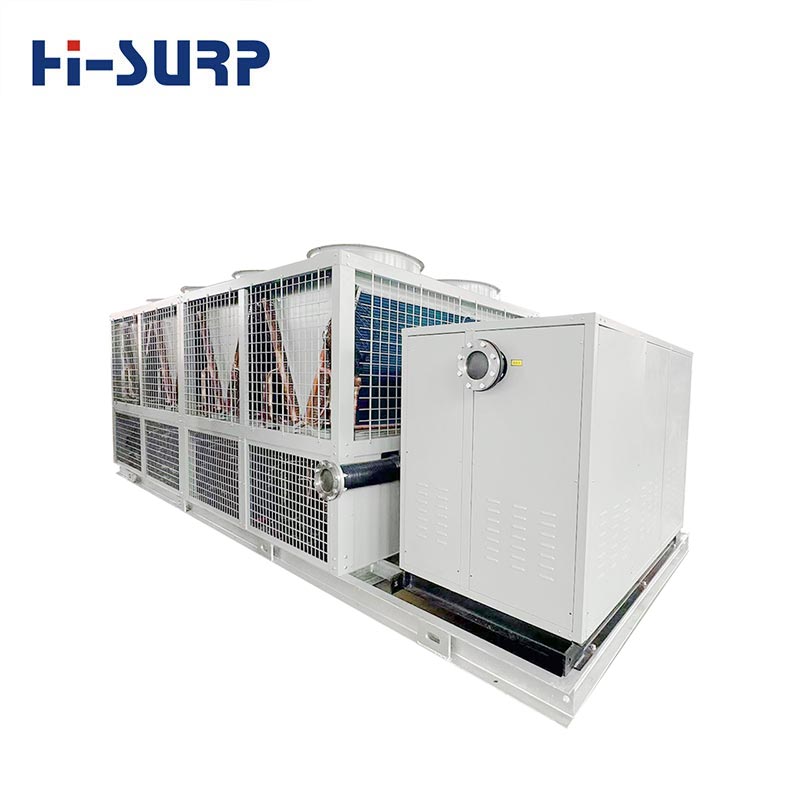

Hisurp EVI Air Cooled Heat Pump minangka unit kinerja dhuwur, kanthi kualitas dhuwur, sing nggunakake teknologi injeksi uap (EVI) sing ditingkatake adhedhasar pompa chiller / panas sing digawe adhem hawa tradisional. Iku utamané cocok kanggo proyek karo syarat kapasitas panas dhuwur ing lingkungan-suhu kurang (kayata wilayah lor, iklim kadhemen, utawa proses dadi panas skenario).
EVI (enhanced vapor injection) kanggo EVI Air Cooled Heat Pump minangka teknologi sing nambah kompresor
kinerja liwat injeksi gas penengah (electro-injection). Prinsip inti yaiku:
Sajrone proses kompresi kompresor, bagean saka uap refrigeran, diproses dening intermediate.
exchanger panas, wis ngenalaken;
Iki nambah tingkat aliran massa discharge kompresor lan entalpi;
mangkono Ngartekno nambah kapasitas panas-suhu kurang lan efficiency sistem.

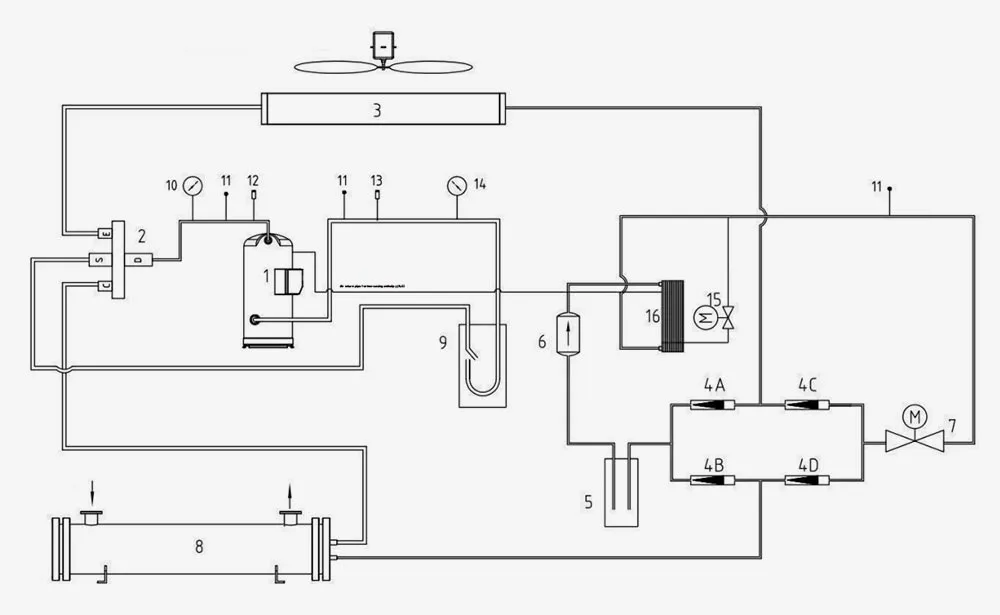

Cara kerja EVI Air Cooled Heat Pump
1. Gulung kompresor
2. Katup papat arah
3. Air-sisih exchanger panas
4. Priksa katup
5. reservoir Cairan tekanan dhuwur
6. Filter garing
7. katup expansion elektronik
8. Shell lan tabung exchanger panas
9. Separator gas-cair
10. Pengukur tekanan tinggi (diilangi)
11. Katup jarum proses
12. Ngalih tekanan dhuwur
13. Ngalih tekanan rendah
14. Pengukur tekanan rendah (diilangi)
15. Entalpi- nambah tutup expansion elektronik
16. Gas-nambah entalpi-nambah economizer
Cathetan: Garis ganda yaiku siklus pendinginan, siji baris yaiku siklus jet enthalpy
Sajrone operasi pemanasan Pompa Panas EVI Air Cooled Awet, rute sirkulasi refrigeran yaiku:
kompresor
1 → katup papat arah 2 → penukar panas cangkang lan tabung 9 → katup periksa 4B → reservoir cairan tekanan tinggi 5 →
saringan garing 6
→ katup ekspansi elektronik 7 → katup periksa 4C → penukar panas sisi udara 3 → katup papat arah 2 → gas-cair
pemisah 9
→ kompresor 1
Diagram iki minangka sistem siji, lan sistem liyane konsisten karo sistem iki.
Fitur
Kapasitas Pemanasan sing Kuat ing Suhu sing Sedheng
Pompa panas sing digawe adhem hawa biasa ngalami penurunan kinerja sing signifikan ing ngisor -5 ℃. Pompa panas sing digawe adhem hawa EVI maju bisa mlaku kanthi stabil ing suhu sekitar -20 ℃ utawa luwih murah.
Ngartekno Apik Kapasitas Pemanasan
Kapasitas pemanasan tambah 20% ~ 40% ing kahanan suhu sing kurang.
Efisiensi Energi sing luwih dhuwur
Ngapikake COP lan nyuda konsumsi energi operasi.
Operasi kompresor sing luwih aman
Èfèktif suda suhu exhaust, minimalake risiko overheating.
Preparation sadurunge Instalasi
1. Nalika diangkut menyang situs instalasi, EVI Air Cooled Heat Pump bakal kasebut kanthi teliti, dicenthang miturut dhaftar packing kanggo kabeh item. Yen ana kerusakan utawa bagian sing ilang, kudu langsung dilaporake menyang pabrik Hisurp. 2. Pangguna kudu nyedhiyakake pondasi kaku utawa basis beton sing ora bisa diowahi. Pondasi kudu warata lan bisa nanggung bobot saka EVI Air Cooled Heat Pump dhewe: kanggo kabeh unit, bisa langsung diselehake ing balok bantalan beban miturut gambar (pirsani lampiran I). 3. EVI Air Cooled Heat Pump bisa diselehake ing panggonan sing duwe ventilasi sing apik, kayata atap, balkon utawa acara instalasi sing trep ing cedhak panggonan AC. Ing saubengé unit kudu cukup ventilasi, lan ora kurang saka 1,5 meter ing ngarep lan mburi, kiwa lan tengen unit. Mesthine ora ana alangan sing mengaruhi aliran udara sing metu ing jarak 5 meter saka stopkontak. Jarak antarane unit lan permukaan inlet udhara unit ngirim ora kurang saka 3 meter kanggo nyegah interferensi bebarengan saben unit lan mengaruhi kinerja normal saka unit (deleng lampiran II). 4. Pipa sambungan saka EVI Air Cooled Heat Pump lan unit kasebut kudu disiapake miturut standar HVAC lokal.
